纖維材料的差示掃描量熱法（DSC）檢測(cè)分析，助力把關(guān)材料質(zhì)量

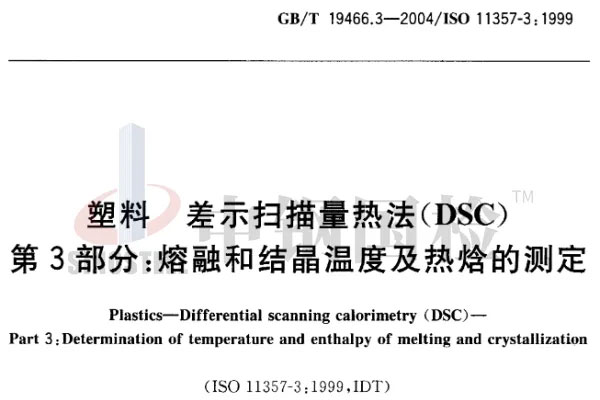

在新材料產(chǎn)業(yè)蓬勃發(fā)展的當(dāng)下，纖維材料憑借其獨(dú)特的物理化學(xué)性能，廣泛應(yīng)用于航空航天、醫(yī)療衛(wèi)生、環(huán)境保護(hù)等前沿領(lǐng)域。而材料性能的精準(zhǔn)檢測(cè)是推動(dòng)產(chǎn)業(yè)創(chuàng)新升級(jí)的關(guān)鍵一環(huán)，差示掃描量熱法（DSC）以其高靈敏度、高精度的特性，成為解析纖維熱性能的核心技術(shù)手段。本文將嚴(yán)格依據(jù) GB/T 40271-2021、GB/T 19466.3-2004 兩項(xiàng)國(guó)家標(biāo)準(zhǔn)，深入解析纖維 DSC 分析檢測(cè)的全流程，助力纖維材料質(zhì)量控制。

?

一、DSC分析檢測(cè)原理

DSC 的工作原理基于在程序控溫和特定氣氛環(huán)境下，精確測(cè)量輸給試樣和參比物的熱流速率或加熱功率差與溫度或時(shí)間的關(guān)系。當(dāng)纖維樣品經(jīng)歷溫度變化時(shí)，若發(fā)生熔融、結(jié)晶、玻璃化轉(zhuǎn)變等熱事件，會(huì)伴隨熱量的吸收或釋放。通過對(duì)比樣品與參比物（通常為惰性物質(zhì)，如空樣品皿）在相同溫度變化過程中的熱流差異，能夠精準(zhǔn)繪制出 DSC 曲線。

?

?

二、檢測(cè)設(shè)備與材料要求

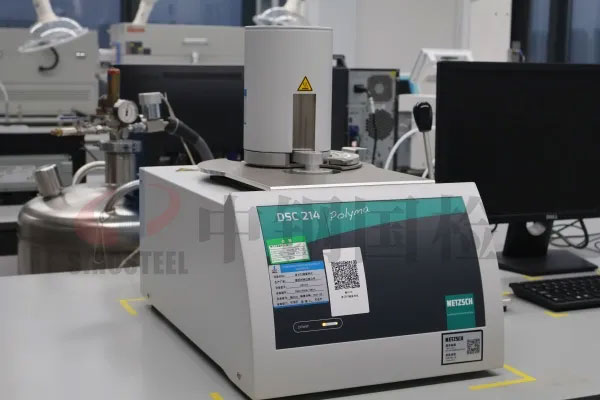

（一）差示掃描量熱儀

溫度控制性能：需具備 0.5℃/min 至 20℃/min 等速升溫或降溫能力，能在 ±0.5℃精度內(nèi)保持試驗(yàn)溫度恒定至少 60min，支持分段程序升溫。氣體流量控制在 10 - 50mL/min 范圍內(nèi)，偏差 ±10% 以內(nèi)，通常使用純度≥99.99% 的氮?dú)庾鳛楸Ｗo(hù)氣。儀器溫度信號(hào)辨別能力達(dá) 0.1℃內(nèi)，噪音干擾低于 0.5℃，能自動(dòng)記錄 DSC 曲線并準(zhǔn)確進(jìn)行面積積分，積分偏差小于 2%。

?

（二）樣品皿

根據(jù)標(biāo)準(zhǔn)GB/T 40271 – 2021的規(guī)定，用于放置試樣和作為參比物的樣品皿，應(yīng)由相同質(zhì)量的同種材料制成。在測(cè)量條件下，樣品皿需具備良好的化學(xué)穩(wěn)定性，不與試樣和氣氛發(fā)生任何物理或化學(xué)變化。同時(shí)，具有優(yōu)異的導(dǎo)熱性能，能夠快速且均勻地傳遞熱量，以保證樣品受熱的一致性。此外，樣品皿應(yīng)設(shè)計(jì)為可加蓋和密封的結(jié)構(gòu)，防止樣品在測(cè)試過程中受到外界污染或揮發(fā)損失，確保測(cè)試結(jié)果的準(zhǔn)確性。

?

（三）氣源

氮?dú)庾鳛槌Ｓ玫谋Ｗo(hù)氣源，其純度≥99.99%，流速設(shè)定為 20mL/min。高純度的氮?dú)饽軌驗(yàn)闇y(cè)試提供惰性環(huán)境，有效避免纖維樣品在加熱過程中的氧化降解，保障熱性能測(cè)試的可靠性。

?

（四）其他輔助設(shè)備

用剪刀或哈氏切片器將纖維樣品剪碎至 2 - 3mm，天平精度達(dá) 0.01mg，用于準(zhǔn)確稱取 3 - 5mg 的樣品。

?

三、纖維DSC分析檢測(cè)流程

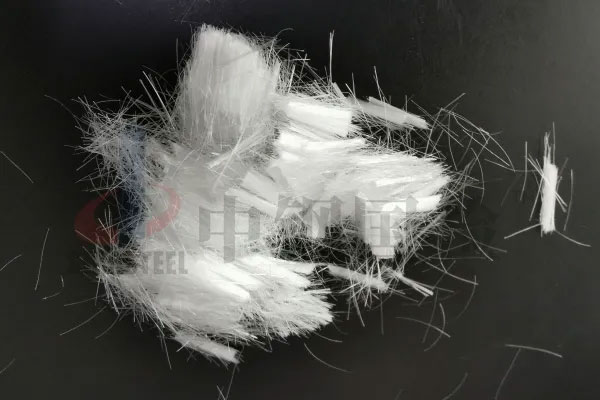

（一）樣品準(zhǔn)備

按 FZ/T 01057.1 規(guī)定抽取樣品，確保代表性。將纖維剪碎至 2 - 3mm，用精度 0.01mg 天平稱取 3 - 5mg，每個(gè)樣品準(zhǔn)備 3 個(gè)平行試樣。每個(gè)樣品準(zhǔn)備 3 個(gè)試樣進(jìn)行平行測(cè)試，以提高測(cè)試結(jié)果的可靠性和重復(fù)性。

?

（二）儀器校準(zhǔn)

長(zhǎng)時(shí)間未用或超半年未校驗(yàn)的儀器需校準(zhǔn)。選用銦、錫等標(biāo)準(zhǔn)樣品，通過比較實(shí)測(cè)值與標(biāo)準(zhǔn)值確定校正系數(shù)。部分先進(jìn) DSC 儀器具備自動(dòng)校準(zhǔn)功能。

?

（三）測(cè)試過程

1、基線測(cè)量：取兩個(gè)質(zhì)量精確一致（精確到 0.01mg）的樣品皿，加蓋壓緊密封后，在室溫下用鑷子將其放入 DSC 儀器的樣品支持器中，按照實(shí)際測(cè)試條件進(jìn)行測(cè)量，得到儀器基線。

2、樣品測(cè)試：另取一個(gè)樣品皿，稱取其質(zhì)量后將制備好的纖維試樣放入其中，加蓋壓緊密閉。將裝有試樣的樣品皿放入儀器指定位置的樣品支持器中，在另一處放入密封的空樣品皿作為參比。

?

設(shè)定儀器程序，扣除先前測(cè)量的儀器基線，在至少低于預(yù)估熔融峰溫度 50℃的條件下，以 10℃/min 的速率開始升溫，升溫至至少高于預(yù)估熔融峰溫度 30℃，或低于熱分解溫度 20℃ - 30℃，在此過程中實(shí)時(shí)記錄 DSC 曲線。對(duì)于一些新型纖維以及某些經(jīng)特殊加工處理獲得的纖維，為消除纖維加工過程中殘留的熱歷史對(duì)測(cè)試結(jié)果的影響，可先進(jìn)行第一次升溫，待升溫至適當(dāng)溫度后冷卻，再進(jìn)行第二次升溫并觀察記錄 DSC 曲線，以第二次升溫后測(cè)得的值作為最終試驗(yàn)結(jié)果。

?

?

3、測(cè)試后檢查：測(cè)試完成后，將儀器冷卻至室溫，取出試樣皿，仔細(xì)觀察試樣皿是否變形或試樣是否溢出。若發(fā)現(xiàn)試樣皿變形或試樣溢出等異常情況，可能會(huì)對(duì)測(cè)試結(jié)果產(chǎn)生影響，需對(duì)該組數(shù)據(jù)進(jìn)行評(píng)估或重新測(cè)試。

?

（四）數(shù)據(jù)處理與結(jié)果表示

分析 DSC 曲線，讀取每個(gè)試樣的熔融峰溫度（Tpm），精確至 0.1℃，取平均值并修約到整數(shù)位作為樣品的熔融峰溫度。以 DSC 曲線上熔融峰與基線之間的面積作為試樣的熔融焓，精確至 0.1J/g，取平均值并修約到整數(shù)位作為樣品的熔融焓。

?

四、檢測(cè)過程中的注意事項(xiàng)

1、樣品相關(guān) ：抽取的樣品要具有代表性，能真實(shí)反映整批材料的特性。不同批次或生產(chǎn)工藝的纖維應(yīng)分別抽樣檢測(cè)。制備樣品時(shí)，保持操作環(huán)境清潔，防止雜質(zhì)混入。剪碎后的樣品尺寸適中，裝填均勻，確保受熱均勻。

2、儀器操作 ：測(cè)試前充分預(yù)熱儀器，避免性能不穩(wěn)定影響測(cè)量準(zhǔn)確性。升溫速率一般推薦10℃/min，特殊纖維可根據(jù)實(shí)際情況調(diào)整。定期維護(hù)保養(yǎng)儀器，嚴(yán)格按校準(zhǔn)周期校準(zhǔn)，確保測(cè)量準(zhǔn)確性。

3、環(huán)境與安全 ：確保氮?dú)夥€(wěn)定供應(yīng)，流量和純度符合要求，防止樣品氧化。測(cè)試環(huán)境需通風(fēng)良好，防止氮?dú)夥e聚。操作時(shí)注意高溫部件，避免燙傷；更換部件或安裝拆卸時(shí)，確保儀器斷電，防止觸電。若測(cè)試可能產(chǎn)生有害氣體，應(yīng)在有通風(fēng)排毒設(shè)施的環(huán)境中進(jìn)行。

?

五、結(jié)語

DSC 分析檢測(cè)在纖維領(lǐng)域具有廣泛應(yīng)用，如在科研中可用于研究纖維的熱性能、結(jié)晶行為等，幫助開發(fā)新型纖維材料；在生產(chǎn)過程控制中，能快速檢測(cè)纖維的質(zhì)量穩(wěn)定性，確保產(chǎn)品質(zhì)量；在質(zhì)量仲裁方面，為纖維產(chǎn)品的質(zhì)量爭(zhēng)議提供科學(xué)依據(jù)。通過嚴(yán)格遵循標(biāo)準(zhǔn)和合理的檢測(cè)流程，可以準(zhǔn)確地評(píng)估纖維的性能和質(zhì)量，為纖維材料的研發(fā)、生產(chǎn)和應(yīng)用提供有力支持。
